ZX2
智能傳感器 激光CMOS型
顏色、材質發生改變，工件出現移動，仍能夠進行穩定測量的動態范圍200萬倍的CMOS【PAT.P】

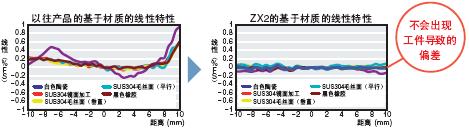

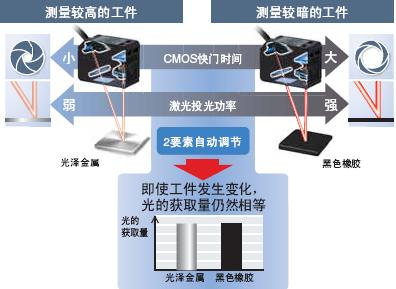

通過歐姆龍獨創的HSDR-CMOS(High Speed and Dynamic range)圖像傳感器的采用和激光電源的無級調節算法，對金屬以及基板、橡膠、透明物體等在任意顏色、表面狀態下都能夠進行穩定測量。實現線性0.05%F.S.*時的10μm微指令測量。

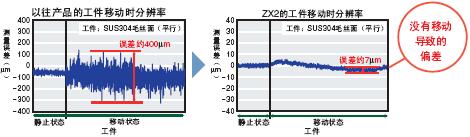

針對表面粗糙的工件，通過投光光束采用線性光束的方式，實現了反射光亮的平均化，以測量周期30μs高速修正受光亮，來降低工件移動所產生的受光亮變化，即使工件發生移動，也能夠?qū)崿F(xiàn)穩定測量。
*線性：在測定范圍內測量時會出現最大的誤差 所謂線性±0.05%F.S.，是指按40~50mm的測量距離使用ZX2-LD50L時，在測量范圍內的最大誤差為10μm。

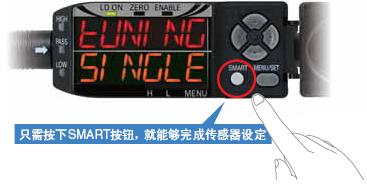

1個按鈕即可輕松選擇的只能調諧【PAT.P】
不信賴于使用人員的個人技巧，只需1個智能調諧按鈕，實現了穩定測量所需的最佳設定。
使用可根據要測量工件的種類、表面狀態進行選擇3種調諧方法，能夠進行更準確的設定。
穩定檢測1種工件時，只需按1秒按鈕，就能夠進行最佳設定
對多工件進行穩定檢測時，按住按鈕3秒，就能夠進行最佳設定
對所有部位進行穩定檢測時，只需長按5秒按鈕，進行連續調諧，就能夠進行最佳設定
能夠在惡劣環境下使用的保護結構IP67。此外，檢測頭電纜及延長電纜標配機器人電纜，因此，即使在可動部位也能夠放心使用。而且，光部件的固定采用了三維UV粘接，非螺絲固定，因此，能夠抑制應力，實現0.02%F.S./°C*的溫度特性。
*若室溫發生1℃的變化，則測量值會變化0.02%F.S.(ZX2-LD5時，相當于4μm)。

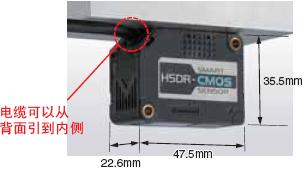

采用樹脂外殼，實現了CMOS激光位移動傳感器的探測頭的世界最小尺寸。在狹小的空間內也能夠進行安裝。此外，光學底座采用壓鑄方式，降低了溫度變化可能導致的測量溫度。
*數據來自2010年9月本公司關于CMOS激光位移傳感器的調查報告

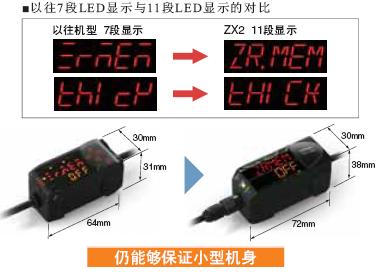

在實現小型機身的同時，采用了11段LED顯示。能夠輕松讀取英文字母及數字，無需查閱手冊。

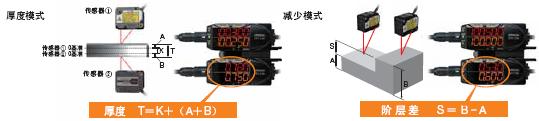

只要把運算單元連接到放大器之間，就可以將2臺傳感器的測量值運算結果顯示在一側的放大器上。 此外，只需使用運算單元進行合并，就能夠防止相互干擾。(最多5臺)

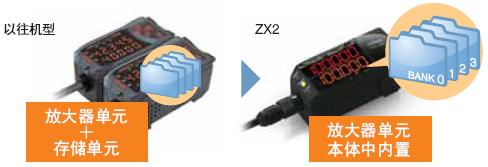

放大器單元本題中內置4個BANK功能。只需切換BANK功能，就能夠輕松應對4種模式的產品更換。
智能傳感器 激光型
ZX-E
智能傳感器 線性接近型
支持沒有安裝空間及對耐熱性有要求的應用方式。
還推出了帶SUS螺旋保護管的品種。
從放大器部到傳感器部的距離，用ZX-XC□A（另售）可以延長到 3m、6m、10m。
傳感器部破損時、為變更檢測距離而需更換傳感器部時，放大器部 仍舊可以使用。
檢測想測試的工件，就能夠輕松地知道分辨率。通過顯示分辨率， 可以輕松掌握閥值設定的余裕度，準確地判斷能否檢測。
只要把運算單元夾到放大器之 間，就可以將２臺傳感器的運 算結果顯示在一側的放大器 上。設定時只需在一側放大器 上輸入需要的參數 即可。
線性補償時，不需要以往那種用旋鈕 進行繁瑣的調整。只需在檢出距離的 0％、50％、100％這3個點上進行示教 就能夠完成線性補償，因此設定工時 大幅削減。
段差測量及多點測量等在狹窄場 所使用多個傳感器時，只需連接 “運算單元”就能夠防止最高5臺 的相互干擾。不需要麻煩的用戶 方的時序信號。
檢測物體是非磁性金屬時，與 磁性金屬相比線性變差。 特別是SUS、鋁合金等，為了提 高其線性，搭載了材質選擇功 能。
智能傳感器 高精度接觸型
歐姆龍獨創的線性化技術實現了行業最高性能。
□長量程型ZX-TDS10-□□ 分辨率0.4μm 直線性±0.04% of F.S.
小直徑型ZX-TDS01/TDS04 分辨率0.1μm 直線性±0.1% of F.S.
利用測量頭的自重以微壓力的方式接觸，最適合測量過去非接觸傳感器無法穩定檢出的透明體、有光澤工件、或易于變形、劃傷的工件。
簡單地從千分表變更為自動檢查。（ZX-TDS10T-V） ZX-TDS10T-VL 除了空氣舉升以外，還有空氣推動式，可在外部控制接觸力。
采用了差動變壓器方式，原點的絕對位置不變。 因此，不需要每次啟動時核對標準件、找原點。 不需要麻煩的原點復位。
只需連接傳感頭，就能在放大器上顯示測量距離。 電纜最高可延長10m，特性不變。
接通電源后，告知傳感器本身已處于最佳測量狀態（規格的分標率以下）。
1mm量程型（ZX-TDS01）、4mm量程型（ZX-TDS04），以獨創的線性滾珠軸承結構實現了長壽命。（下圖） 實現了滑動部的順暢滑動，橡膠護套還可防止灰塵侵入。
對于意外的測量，事前檢測壓入過度故障并輸出。 如果使用PLC等編程，就能夠避免測量停止等故障。
請根據測量部位選用。
傳感器部分ZX-TDS□不僅向下，還可以橫向、向上安裝使用。
注： ZX-TDS10□、ZX-TDS10□-V、ZX-TDS10□-VL：橫向或向上固定后，各個測量力會減少。ZX-TDS10□-L：向下以外的方向無法安裝。
ZX-L
ZX-SAM11
計數用智能包
ZX-SAM12
平面度測量智能包
ZX-SAM13
微小段差檢測用智能包
ZX-SAM14
多點計算智能包
ZX-SB11
智能傳感器ZX系列用存儲單元
E2CA
線性接近傳感器
Z4LA
平行光線性傳感器
Z4LB V2
放大器分離型平行光線性傳感器
Z4M-N30V
正反射式激光位移傳感器
Z4M-W
高精度位移傳感器
